스마트앱
제품특징

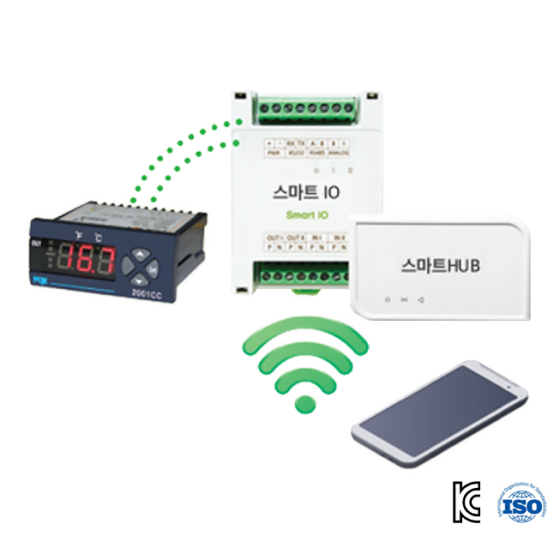

> 냉장/냉동 제어기의 온도 및 상태감시
> 언제 어디서든 스마트폰 앱으로 상태 확인
> 코노텍 온도제어기 통신 장애 시 '애러' 표시
> 온도제어기의 접점 릴레이 상태 표시
> 온도센서의 상태표시(오픈/정상/쇼트)
제품관련자료
제품사양

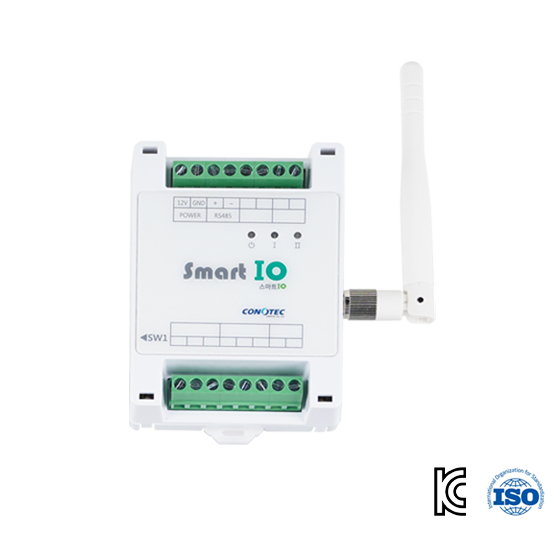

스마트 IO
전원 사양 |
DC 12V 500mA 이상 |
|
제어 방식 |
스마트폰 원격 제어 방식 |
|
통신 거리 |
50M (국사 간섭 환경 기준) |
|
RF Modem |
Frequency 424.7Mhz |
|
데이터 접속기 |
Baud rate 1200 ~ 19200 bps interface RS-485 |
|
치수(mm) | 65(W) x 30(H) x 92(D) | |

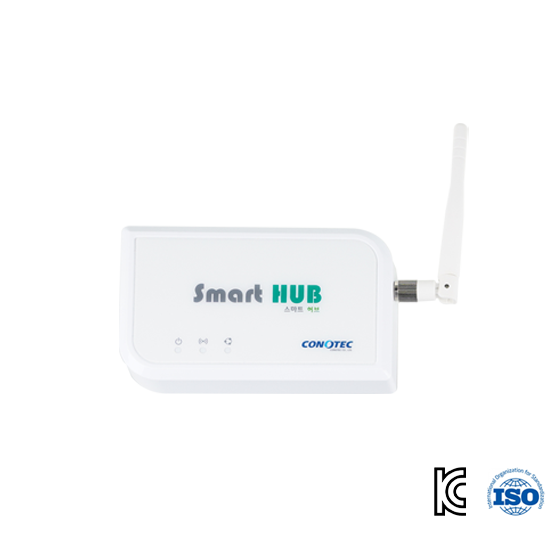

스마트 HUB
전원사양 |
외장형 DC 어댑터 (5V 1A) |
소비전력 |
2W 미만 |
유선 네트워크 |
1 Port,10 / 100Mbps WAN |
무선 네트워크 |
RF 통신 (424.7Mhz 대역) |
메모리 |
DRAM 32MB, 플래시 메모리 16MB |
치수(mm) | 120(W) x 25(H) x 70(D) |
각 부의 명칭
단자결선도
1. 현장에 인터넷/인터넷 공유기가 정상적으로 설치되어 있는지 확인한다.
2. 네모안 IoT공유기 뒷면 'DC IN' 단자에 제공한 어댑터를 연결하고 전원을 인가한다.
3. 제공한 LAN선을 기존 인터넷 공유기와 IoT 공유기의 LAN포트에 각각 연결한다. (사진 참고)
4. 20~30초 후 부팅이 완료되면 IoT 공유기 윗면의 전원LED와 유선LED의 녹색 불빛이 켜져있고,
무선LED(녹색)가 1초 간격으로 깜박이는 것을 확인한다.
(다를 경우 '고장 및 조치 방법' 확인)
