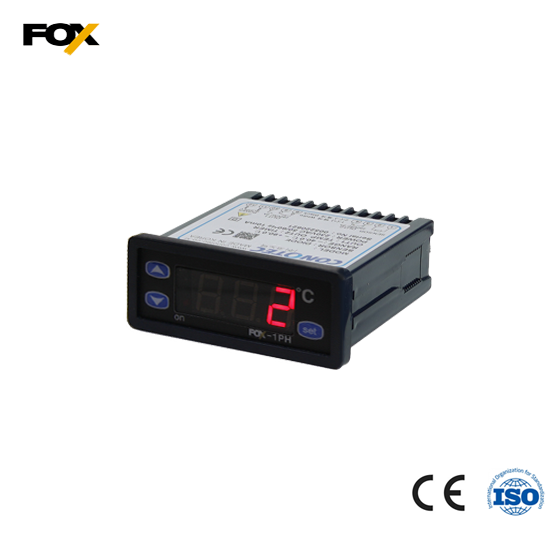

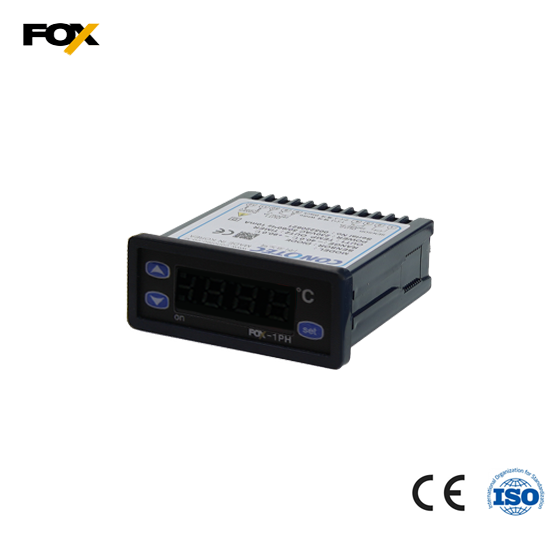

FOX-1PH
· 디지털 냉난방 온도 조절기 / 냉각 또는 히터 제어 (1 relay) / 온도범위 (-50 ~ 400℃)
제품특징
> 냉각/히터 제어용
> 상/하한 온도 설정 범위 제한 기능
> 현재온도 보정 기능
> 출력 지연 시간
> 1PX - 8A relay
> DC12V 제작 가능
(1PH-D 절연 / 비절연 제품 구분됨.)
- DC용 구매시 차량 및 전원이 불규칙적으로
공급되는 전원장치에는 절연형을 권장함.
- 일반적인 DC용 제품일경우 비절연형 적용
제품관련자료
설치사례
▶워터 칠러 (냉각 장치)▶제품링크 : http://www.foxeng.co.kr/ko/pages/product_detail.php?pid=20&it_id=1648107373
제품사양
치수 | 77(W) x 35(H) x 78(D) |
온도 범위 | -50 ~ 400℃ |
입력 센서 | PT100Ω |
표시 정도 | ±0.5%rdg ±1digit |
출력 | 1 relay (1c 250VAC 2A) |
설정 방법 | Set / Up / Down Key |
제어 방법 | ON / OFF |
전원 전압 | 100 ~ 240VAC 50/60Hz |
사용주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH |
중량 1PC | 146g |
각 부의 명칭
제품외형 및 판넬가공치수

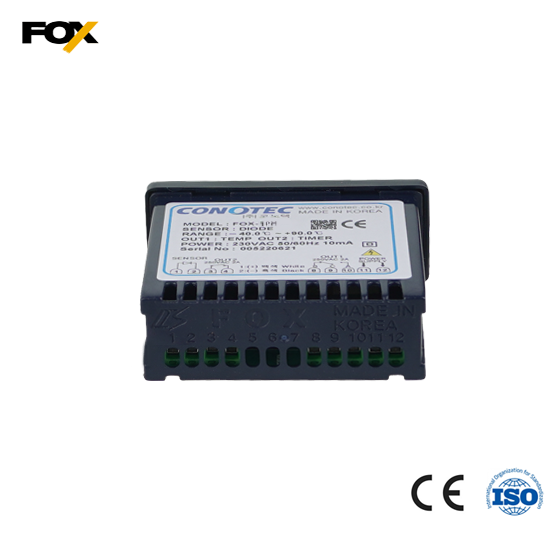

단자결선도
※ 출력사항 : 250V 2A
반드시 파워릴레이나 마그네트를 사용하십시오.
