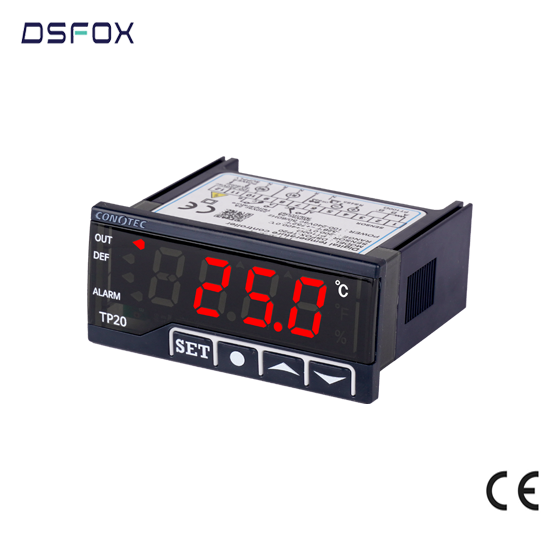

DSFOX-TP20
· [ TP-Series ] 디지털 냉난방 온도 조절기 / 1채널 온도제어, 경보 또는 제상제어 / RS485통신
제품특징
> 냉각 또는 난방 제어
> 1채널 온도 제어, 경보 또는 제상제어 (2Relay)
> RS485통신 (Modbus RTU방식)
> 섭씨℃ / 화씨℉ 선택 가능
제품관련자료
제품사양
치수 (mm) | 77(W) x 35(H) x 66.5(D) |
측정 범위 | (섭씨) -200.0 ~ 400.0℃ (화씨) -328 ~ 752℉ |
입력 센서 | PT100Ω |
표시 정도 | ±1%rdg ±1digit |
출력 | 2 relay (1c 1a 250VAC 2A) |
설정 방법 | Set / Up / Down / Back Key |
제어 방법 | ON / OFF |
전원 전압 | 100~240VAC 50/60Hz |
사용 주위 온습도 | 0 ~ 55℃ (32~131℉) 35 ~ 80% RH |
기능 | 온도 제어 / 제상 / 경보출력 / 485 통신 |
컷팅 사이즈 (mm) | 71(W) X 29(H) |
중량 1PC | 140g |
각 부의 명칭
제품외형 및 판넬가공치수

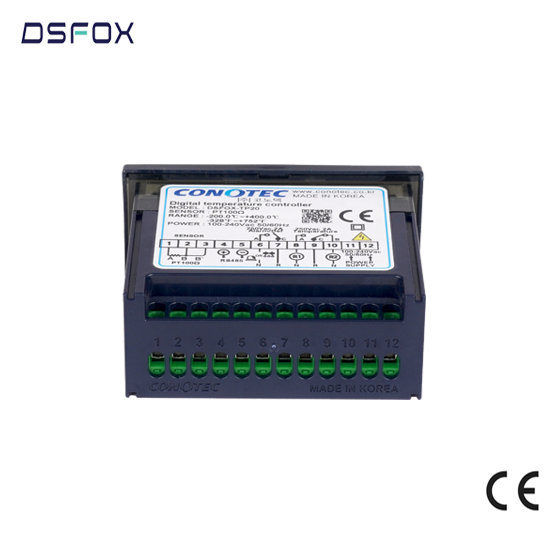

단자결선도
■ 단자결선도
